AS/NZS3112-Fig2.6 标准低温冲击试验装置

一、产品概述

符合GB2099.1-2008第24.4条及30.4条要求（图27及图42）、也符合AS/NZS3112图2.6（Impact test apparatus for insulation on insulated plug pins at low temperature）、GB2951.4、IEC60884-1、VDE0620等标准要求；单组式适用于对插头、插座、开关、电线及电工导管等进行低温冲击试验，三组式适用于电线进行低温冲击试验。



二、技术参数

1、 本低温冲击设备应与低温箱配套使用，设备应放在约40mm厚的海绵橡皮垫上，试验前和试验期间均应置于合适的低温箱内

2、 跌落冲击高度：10~250mm可调

3、 低温冲击试样类型、落锤质量及跌落高度对照表

低温冲击试样	标准规格	落锤质量g	跌落冲击高度mm	备注

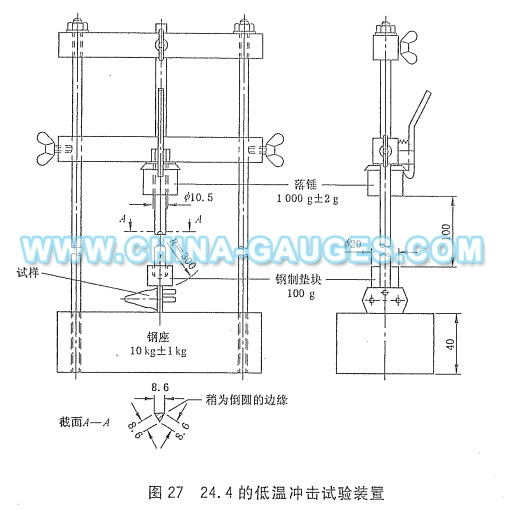

插座盒及类似电器外壳	GB2099.1-2008第24.4条款，图27	1000±2	100	标配

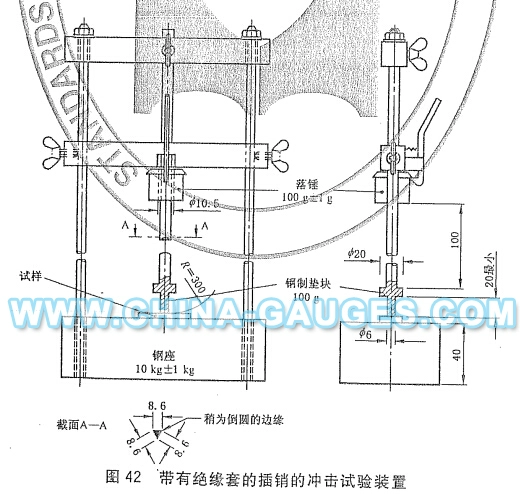

带绝缘护套的插销	GB2099.1-2008第30.4条款，图42	100±1	100	标配
聚录乙烯护套电缆	GB2951.4第8.5条款，图2	100、200、300、400、500、600、750、1000、1250、1500g	100	选配

4、电线电缆低温冲击试验选用配套表

对于固定敷设的电缆试样，试验用落锤重量应按下表的规定：

试样外径D/mm	落锤重（质）量/g
D≤4.0	100
4.0＜D≤6.0	200
6.0＜D≤9.0	300
9.0＜D≤12.5	400
12.5＜D≤20.0	500
20.0＜D≤30.0	750
30.0＜D≤50.0	1000
50.0＜D≤75.0	1250
75.0＜D	1500



对软电缆、软线和通信电缆的试样，试验用落锤质（重）量应按下表的规定：

试样外径D/mm	落锤重（质）量/g
对于扁平软线	100
D≤6	100
6.0＜D≤10.0	200
10.0＜D≤15.0	300
15.0＜D≤25.0	400
25.0＜D≤35.0	500
35.0＜D	600
